WATTS: precisión y fiabilidad en la medición de presión y temperatura

Los manómetros, termómetros y termomanómetros WATTS conforman una amplia gama de instrumentos destinados a medir la presión y la temperatura en aplicaciones neumáticas, hidráulicas, industriales y de climatización HVAC/R. Estas soluciones son reconocidas internacionalmente por su precisión, fiabilidad y capacidad para adaptarse a diferentes condiciones de funcionamiento.

Cómo elegir el instrumento de medición adecuado

La medición de la presión y la temperatura resulta esencial para supervisar el rendimiento y garantizar el funcionamiento correcto de numerosos procesos industriales.

Los manómetros miden la presión mediante un elemento sensible, normalmente un tubo Bourdon o un diafragma de baja presión, que se deforma cuando entra en contacto con la presión del fluido. El resultado indica la diferencia existente entre la presión medida y la presión atmosférica utilizada como referencia.

Por su parte, los termómetros industriales suelen dividirse en dos grandes categorías: los modelos bimetálicos con vástago rígido y los termómetros de vidrio con estuche. Estos últimos incorporan un elemento sensible, como una tira bimetálica o xileno, que se expande y asciende por el tubo capilar al aumentar la temperatura.

La elección del dispositivo apropiado depende de factores como:

• La presión de trabajo y la presión máxima.

• El intervalo de temperatura.

• La naturaleza y el estado del fluido.

• La existencia de vibraciones en la instalación.

• La clase de precisión necesaria.

A estas soluciones se suman los termomanómetros, capaces de integrar en un único instrumento la medición simultánea de la presión y la temperatura.

La flexibilidad de la gama WATTS también permite desarrollar manómetros y termómetros personalizados, ajustados a las necesidades específicas de cada cliente. Estos dispositivos facilitan el control de líquidos y gases en circuitos abiertos o cerrados, así como en recipientes sometidos a presión.

Se trata de instrumentos analógicos concebidos para sistemas de control de alta eficiencia, con un nivel de precisión mecánica comparable al de la relojería.

Manómetros WATTS para aplicaciones industriales

Con diámetros nominales comprendidos entre 23 y 200 mm, los manómetros WATTS pueden emplearse profesionalmente en una gran variedad de instalaciones. Los modelos de menor diámetro, fabricados en metal o plástico, suelen incorporarse a filtros reductores-lubricadores o sistemas FRL neumáticos. Los dispositivos de mayor tamaño se destinan principalmente a mediciones de alta precisión y a instalaciones de grandes dimensiones.

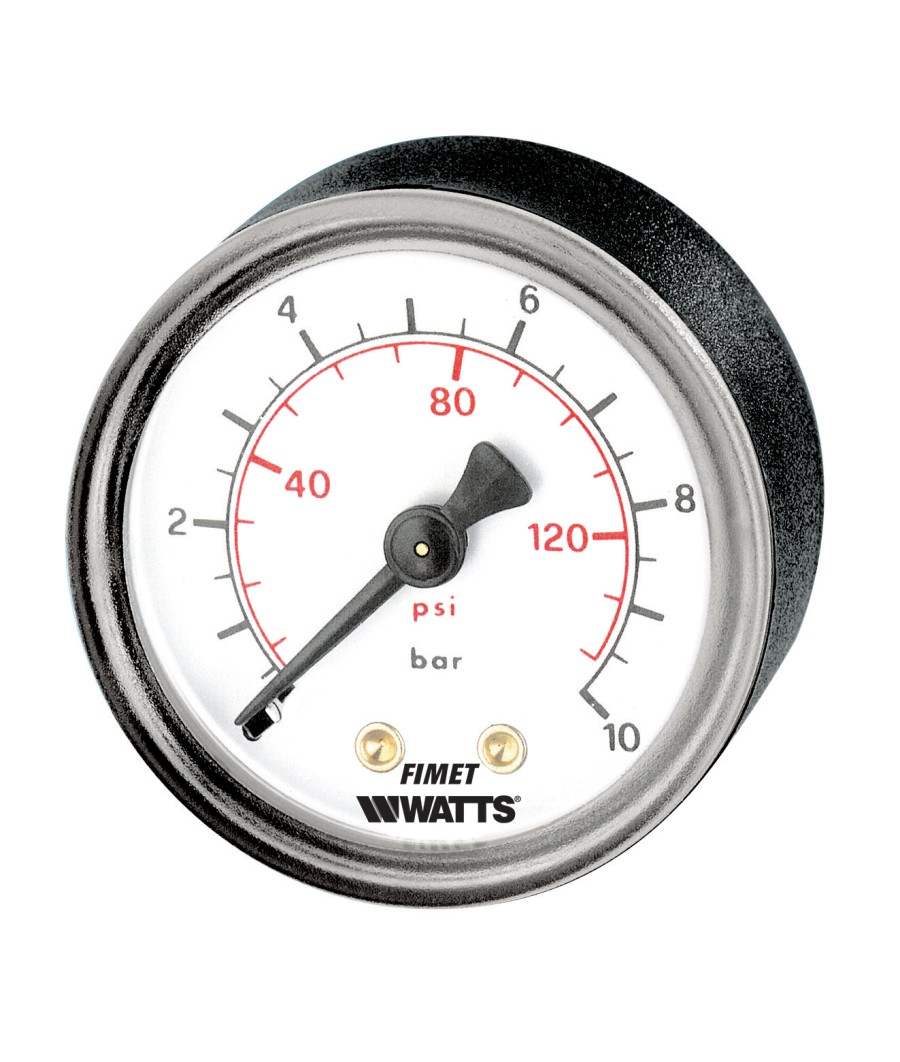

Entre las soluciones disponibles se encuentran los manómetros M1-ABS 63/CEE, homologados por la CEE, y los modelos secos M3A-ABS 40. Con diámetros de entre 23 y 100 mm, permiten controlar el caudal y la presión del aire y de otros gases.

Estos instrumentos se emplean en numerosos ámbitos, entre ellos:

• Servomecanismos.

• Sistemas automáticos de transporte y manipulación.

• Líneas de embotellado, envasado y embalaje.

• Máquinas de envasado de alimentos al vacío.

• Equipos para el cambio y el inflado de neumáticos.

• Camiones cisterna y vehículos de bomberos.

• Bombas hidráulicas y sistemas de lubricación.

• Aplicaciones industriales, civiles y navales.

• Sistemas de pintura.

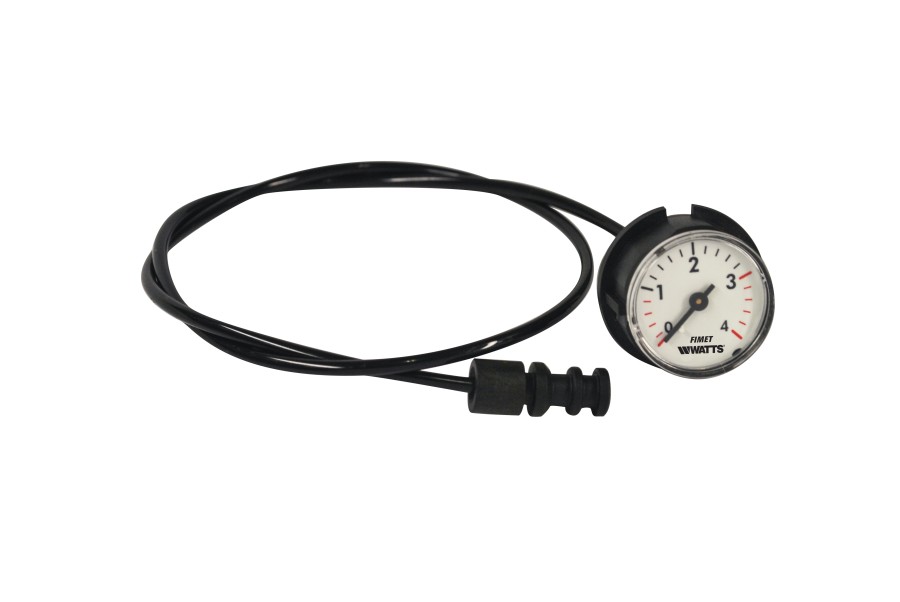

Para el control de la presión y la temperatura en sistemas industriales de calefacción, hornos, instalaciones de vapor y circuitos de humos, WATTS dispone de pirómetros y manómetros para vapor M1 80-100, manómetros de membrana para gas MP1 63-80-100 y modelos para calderas M3A-ABS 23-27-37, equipados con capilares de plástico o cobre.

Instrumentos preparados para vibraciones y presiones pulsantes

En instalaciones sometidas a vibraciones o variaciones pulsantes de presión se recomienda recurrir a manómetros rellenos de glicerina. Este fluido amortigua el movimiento de la aguja, facilita una lectura estable y reduce la tensión mecánica soportada por el instrumento.

Su utilización ayuda a prolongar la vida útil del equipo y evita que los golpes de ariete puedan deteriorar el elemento sensible del manómetro.

Esta solución resulta especialmente apropiada para grúas, hormigoneras y compactadoras de residuos, donde los manómetros controlan el funcionamiento del circuito de aceite presurizado y de su correspondiente unidad de control.

Las carcasas pueden fabricarse en acero inoxidable o en materiales compuestos. El modelo MG3A-ABS 63, por ejemplo, incorpora un cristal frontal unido a la carcasa mediante soldadura ultrasónica. También cuenta con un muelle en espiral que permite regular el paso del fluido a 0,5 mm, frente a los 3 mm habituales del muelle en C.

Control de presión en sistemas de ósmosis inversa

Las instalaciones de purificación, filtración doméstica o comunitaria y desalinización de embarcaciones requieren un control preciso del flujo de agua. En los sistemas de ósmosis inversa pueden utilizarse manómetros instalados en los cuadros de control y modelos con glicerina para aplicaciones sometidas a vibraciones o presiones pulsantes.

Dentro de esta categoría se encuentran los manómetros MG1-INOX 63 y MG3B-INOX, concebidos para proporcionar mediciones estables en estas condiciones de trabajo.

Medición en calefacción, climatización y tratamiento de aire

Aunque los instrumentos de WATTS se utilizan en múltiples sectores, una de sus principales áreas de especialización es la climatización y refrigeración HVAC/R, donde las necesidades de medición suelen requerir soluciones muy específicas.

La eficiencia de un sistema de calefacción depende, entre otros factores, de una distribución adecuada del calor en todas las zonas del edificio. Por este motivo, el control de la temperatura desempeña un papel fundamental para alcanzar el nivel de confort deseado.

En instalaciones de calefacción tradicionales, sistemas solares y circuitos de suelo radiante se utilizan diferentes instrumentos WATTS para supervisar la presión y la temperatura del agua y del aire. La gama incluye:

• Manómetros con aguja roja M1-ABS 63-80-100/R.

• Termómetros TB-ABS 51 para unidades de control de sistemas solares.

• Termómetros TBC-33 para instalaciones de suelo radiante.

• Termomanómetros TIM-ABS 80 para controlar la presión en autoclaves y vasos de expansión.

Para las operaciones de carga, comprobación y recarga de gases refrigerantes en sistemas domésticos de aire acondicionado, WATTS ofrece los manómetros MG1-INOX 63/QF, fabricados con carcasa de acero inoxidable y rellenos de glicerina para trabajar con gas freón.

Soluciones WATTS para el tratamiento de agua fría

Los manómetros rellenos de glicerina MG1-INOX 63-100, con carcasa de acero inoxidable, y MG1-ABS 63, con carcasa de ABS, permiten controlar fluidos líquidos y gaseosos en circuitos abiertos, circuitos cerrados y recipientes a presión.

A ellos se suman los manómetros secos M3B 40-50-63, preparados para su montaje en panel mediante una brida de tres orificios.

Estas soluciones se utilizan para verificar el caudal y la presión en:

• Sistemas de riego y aspersores.

• Depósitos de agua.

• Plantas de desalinización.

• Instalaciones de purificación mediante ósmosis.

La esfera de estos manómetros también muestra la temperatura alcanzada a diferentes presiones por los distintos gases refrigerantes utilizados.
