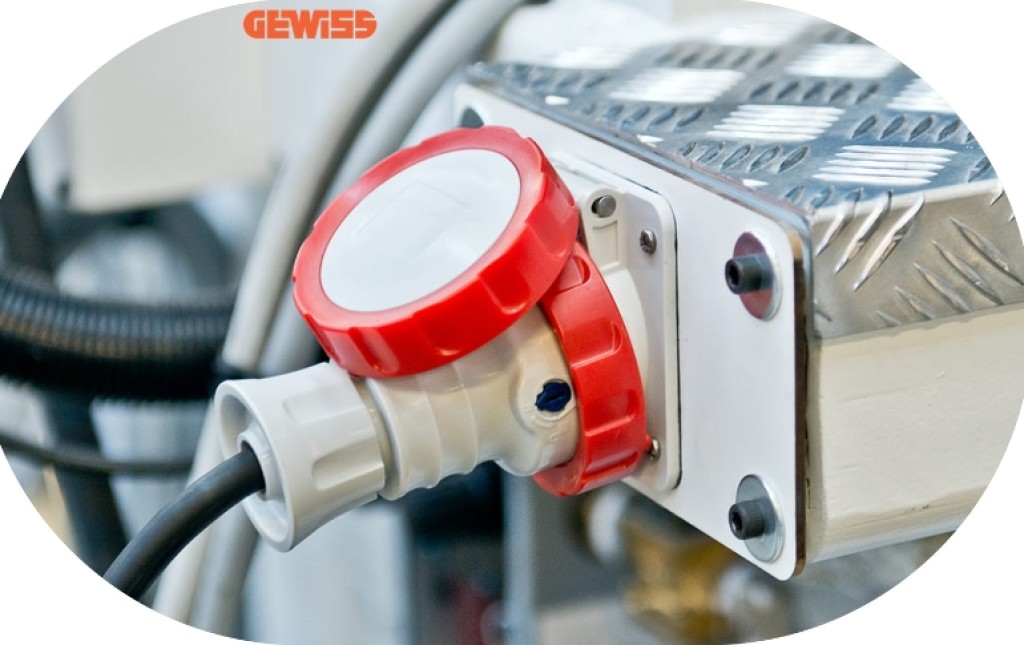

GEWISS: Referencias horarias en tomas IEC 309, claves para una conexión eléctrica segura y eficiente

En el ámbito de las instalaciones eléctricas industriales y profesionales, GEWISS destaca por su amplia experiencia en soluciones de conexión bajo normativa IEC 309, donde las clavijas y bases de enchufe incorporan un sistema de referencias horarias que determina la posición del contacto de tierra. Este sistema no responde a un criterio estético, sino a una función esencial: garantizar la seguridad eléctrica y evitar conexiones incompatibles entre equipos con distintas tensiones, intensidades o configuraciones de fase.

Cuando una toma IEC 309 está identificada como “6 h”, significa que el contacto de tierra se encuentra situado en la posición equivalente a las seis en punto, es decir, en la parte inferior del conector. Existen otras posiciones como 2h, 3h, 4h, 7h, 9h, 11h o 12h, cada una vinculada a valores específicos de tensión eléctrica y configuración de red.

Gracias a esta codificación normalizada, el profesional puede identificar rápidamente el conector adecuado para cada aplicación, reduciendo el riesgo de sobrecargas, errores de conexión o situaciones eléctricas peligrosas.

Gama IEC 309 de GEWISS: amplitud, resistencia y alto rendimiento

GEWISS pone a disposición del mercado una gama completa de clavijas y tomas IEC 309, disponibles en todas las referencias horarias, así como en múltiples configuraciones de tensión, corriente y aplicaciones específicas. Esta amplitud de catálogo posiciona a la marca como una de las opciones más competitivas dentro del sector eléctrico industrial.

Además, la gama incorpora características técnicas especialmente diseñadas para entornos exigentes:

• Alta robustez y durabilidad

Fabricadas con tecnopolímeros de alto rendimiento y equipadas con pines y casquillos niquelados, las soluciones de GEWISS ofrecen una excelente resistencia mecánica y química, incluso en ambientes industriales agresivos.

• Grado de protección superior

Las versiones HP de GEWISS cuentan con grado de protección IP68 e IP69, siendo las primeras del mercado en este tipo de conectores. Esto permite su instalación en entornos exteriores, zonas con alta humedad, presencia de polvo o ambientes salinos, garantizando máxima fiabilidad.

• Seguridad mecánica avanzada

En las versiones de menor potencia se integra el sistema patentado “SAFE-LOCK” con cierre mediante giro de un cuarto de vuelta, mientras que las soluciones de mayor intensidad incorporan tornillos cautivos sobre insertos de latón, reforzando la seguridad y estabilidad de la conexión.

Aplicaciones habituales según referencia horaria

Más allá de la posición estándar 6h, existen configuraciones diseñadas para usos específicos:

3H – Muy baja tensión (24 Vca / 32 Vcc)

Indicadas para equipos en ambientes húmedos, iluminación portátil en zonas de riesgo o herramientas de mantenimiento en espacios confinados como tanques.

4H – Tensión 42–50 V

Utilizadas en transformadores de seguridad para obras, alumbrado temporal de baja tensión en construcción o equipos portátiles en zonas con riesgo eléctrico elevado.

7H – 230 V monofásica

Frecuente en puertos deportivos, embarcaciones, caravanas y campings, donde es necesario diferenciar claramente los circuitos monofásicos de los trifásicos y evitar conexiones accidentales a 400 V.

9H – 500 V

Destinadas a motores industriales, maquinaria pesada o instalaciones especiales, como minería o siderurgia, donde se emplean tensiones específicas para optimizar corrientes de línea.

11H – 690 V trifásica

Aplicables en la alimentación de motores industriales de alta potencia, refinerías, grandes plantas de proceso o infraestructuras energéticas como parques eólicos y sistemas ferroviarios.

12H – Aplicaciones especiales

Pensadas para sistemas en corriente continua de alta intensidad, equipos de emergencia críticos o aplicaciones portuarias y militares que requieren una codificación exclusiva para evitar cualquier error de conexión.

Para aquellas aplicaciones que requieran una referencia horaria poco habitual, GEWISS dispone de un amplio catálogo y un servicio técnico especializado que asesora en la selección del conector más adecuado según las necesidades de cada instalación.
